R2AIO

ГКМН.426438.042

R2AIO - устройство ввода/вывода аналоговых сигналов серии IO Remote

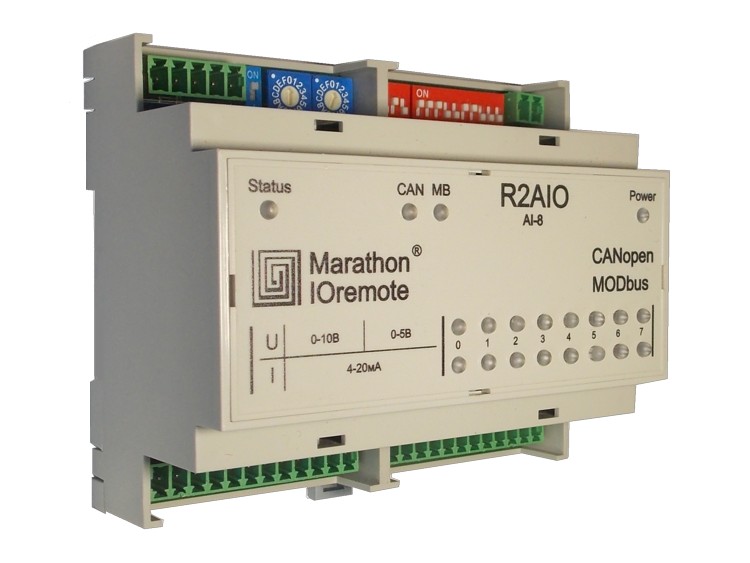

IOremote-R2AIO AI8

IOremote-R2AIO AO8

Варианты исполнения:

  • Кол-во входов - 8 (R2AIO-8II), стандартные входные диапазоны напряжения: +/-10В, 0..10В, +/-5В, 0..5В, 4-20мА
  • Кол-во входов - 8 (R2AIO-8IU), нестандартные входные диапазоны напряжения: +/-1.25В, +/-0.625В, +/-0.312В, +/-0.156В, +/-78мВ
  • Кол-во выходов - 8 (R2AIO-8OU), стандартные выходные диапазоны напряжения: 0..10В, 0..5В
  • Кол-во выходов - 8 (R2AIO-8OI), стандартные выходные диапазоны напряжения: 0..10В, 0..5В, 4-20мA



Аналоговые входы

  • Кол-во: 8 каналов, гальванически изолированные от питающего напряжения (1500В)
  • Разрядность: 16/24 бита.
  • Частота дискретизации: до 1000 Гц.
  • Входное сопротивление токового канала: 250 Ом.
  • Входное сопротивление канала по напряжению: 87 кОм.
  • Абсолютная погрешность по напряжению 0,1%-0,01%.
  • Каждый канал имеет встроенный цифровой фильтр.
  • Каждый канал имеет встроенную защиту по току и от перенапряжения.
  • Выход аналогового питания для токовых датчиков +12В, 200мА, гальванически изолированный от питающего напряжения (1500В).



Аналоговые выходы:

  • Кол-во: 8 каналов, гальванически изолированные от питающего напряжения (1500В)
  • Разрядность: 12/14 бита.
  • Частота дискретизации: до 1000 Гц.
  • Абсолютная погрешность по напряжению 0,1%.
  • Выходное сопротивление канала по напряжению: 1 кОм.
  • Каждый канал имеет встроенную защиту по току и от КЗ



Коммуникационные интерфейсы

  • CAN 2.0B, протокол CANopen (DS401), гальванически изолированный, возможность подключения до 127 устройств.
  • RS485, протокол Modbus, гальванически изолированный, возможность подключения до 127 устройств.



Индикация и конфигурирование

  • Индикация состояния входов-выходов
  • Индикация состояния питания
  • Переключатель адреса устройства в сети
  • Переключатель скорости обмена устройства в сети



Питания

  • DC 9..36В (постоянное), ток потребления до 200мА



Исполнение

  • Корпус на DIN рейку (возможен монтаж на стену).
  • Рабочий температурный диапазон: -40..+85 0С
  • Класс защиты IP22
  • Масса: 150г.



Программное обеспечение: Устройство готово к работе в качестве Slave-узла сети CANopen или сети Modbus RTU.

В качестве опции возможно приобретение исходных кодов библиотек CANopen Master и Slave, а так же инструментальных средств для анализа и конфигурирования сетей CANopen

Для объединения модулей в систему и подключения к комерческим SCADA-системам может быть приобретен CANopen OPC сервер. OPC сервер может использоваться для взаимодействия с CANopen устройствами любого типа в режиме мягкого реального времени, а также для конфигурирования сетей CANopen устройств.

Cтоимость устройства: 13 400 - 13 700 рублей в зависимости от комплектации входов/выходов.

Начало поставок - II квартал 2009 г.
