Многоканальный высоковольтный источник питания отрицательной полярности на 8 каналов HV3000-3mA-08-n

Многоканальный высоковольтный источник питания отрицательной полярности на 8 каналов предназначен для построения систем питания ФЭУ и других аналогичных задачах.

Выполнен в форм-факторе 3U по ГОСТ Р МЭК 60297-3-101-2006 «Блочные каркасы и связанные с ними блоки».

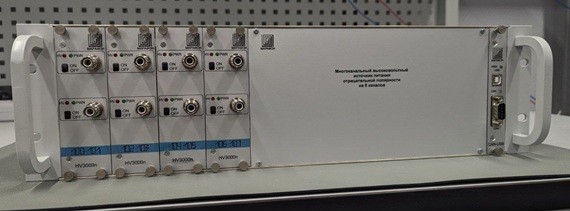

Вид спереди

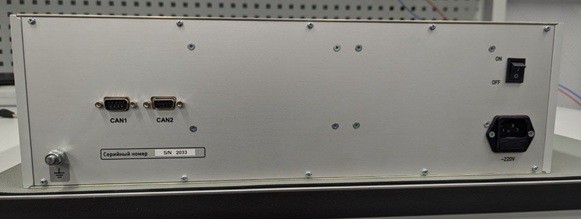

Вид сзади

В источнике реализован CAN интерфейс в воде встроенного USB-CAN адаптер с гальванической развязкой. Выходное напряжение и выходной ток измеряются встроенными АЦП, измеренные значения выдаются по цифровому интерфейсу. Устройство интегрируется в сеть CANOpen или может работать автономно под управлением поставляемого плагина.

Технические характеристики:

1.1. Выходное напряжение - от 0 до -3000В отрицательной полярности (нарастание и спад напряжения плавные со скоростью около 100В в секунду).
1.2. Выходной ток от 0 до 3000мкА.
1.3. Защита от превышения тока 3100мкА.
1.4. Пульсации выходного напряжения при напряжении на выходе при -3000В и выходном токе 3000мкА, пик-пик, типовое значение - не более 100мВ.
1.5. Минимальное изменение выходного напряжения (разрешение) – 2-14 (0.006%)
1.6. Долговременная стабильность - не хуже 0.01%
1.7. Температурная стабильность - не хуже 100 ppm
1.8. Питание источника от однофазной сети сети 220В. Максимальный потребляемая мощноcть при максимальной нагрузке (-3000В/3000мкА) – не более 250 Вт.

Органы управления и индикации

На лицевой панели расположены восемь независимых каналов высокого напряжения, в каждом из которых имеется высоковольтный разъем – тип SHV8500-0000, Выключатель питания предусмотрен для каждого канала.

На лицевой панели также размещен разъем USB встроенного конвертера CAN-bus–USB и светодиоды индикации его работы.

На задней части устройства размещены разъемы шины CAN для возможности соединения нескольких блоков в общую цепь.

РУКОВОДСТВО по эксплуатации

Дополнительную информацию вы можете получить по тел. 8-495-988-27-26 доб. 129 Шамарин Александр Федорович или отправив запрос на e-mail: alexsham@bk.ru
